CDW01T-单通道液位检测传感器应用方案

CDW01T 是一款先进的高科技信号处理技术用于一段液位检测的专用集成电路。基于电容感应的检测传感器原理，集成我们公司花费多年研究的独特算法，能够做到智能识别。CDW01T传感器及模块无论容器中有液体通电，还是无液体通电，都能实现正确指示液位状态。本产品既可适用于直接接触液体的检测装置，也可适用于非接触液体的检测装置，尤其是非接触式的检测更安全更方便、更有优势，也可防腐蚀、防污染。

1.产品特征

1.1差分灵敏度校准的单通道电容式检测传感器。

1.2低功耗，外围元器件简单，成本低。

1.3单通道检测输入，单通道CMOS输出（TTL电平）。

1.4内置LDO稳压电路及电源复位，高稳定性，高灵敏度。

1.5感应灵敏度可调，通过外围元件调试简单方便。

1.6嵌入式通用和正常噪声消除电路，抗干扰能力强。

1.7传感器芯片封装SOP-8。

1.8传感检测探头：一切可导电的材料，如不锈钢、铜箔、铁片、线圈、弹簧等。

1.9高穿透各种非金属材质容器，如塑料、硅胶、玻璃、陶瓷等。

2.产品应用

2.1饮水机、净水器、咖啡机、水蒸锅、空调扇、负离子发生器等智能家用电器产品。

2.2医疗药水检测仪器。

2.3流体液体传感器。

2.4薄膜开关替换。

2.5宠物投食饮水器。

2.6坐浴盆、马桶座传感器。

2.7人机交互界面与互动游戏设备。

2.8空气净化器、加湿器、雾化器等坏境净化设备。

2.9鱼缸设备、花园、假山、花盆、喷水池等景观设备。

3.产品参数

3.1传感器芯片

脚位说明

电气参数

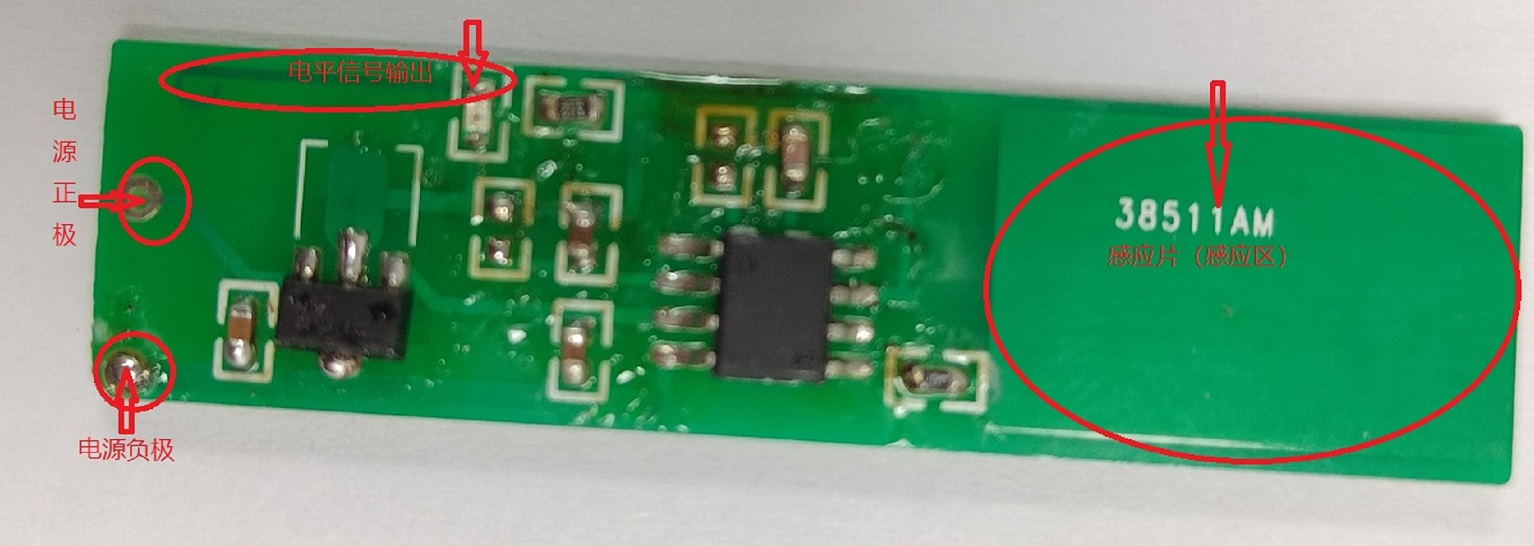

3.2传感器模块

4.原理图

备注：

*芯片5脚CS电容C是灵敏度调节电容，CS值越低，灵敏度越高。

*芯片6脚CR电容C是差分灵敏度校准电容，CR值与总CS电容几乎相同。

*芯片5脚TR电阻R是CS限流电阻(推荐200Ω到1KΩ)，电阻应尽量靠近芯片3脚，以减小布线造成的感应误差。

*芯片7脚OUT输出高电平信号（默认），检测到有水时输出低电平信号。

5.PCB规格图

6.模块实物图

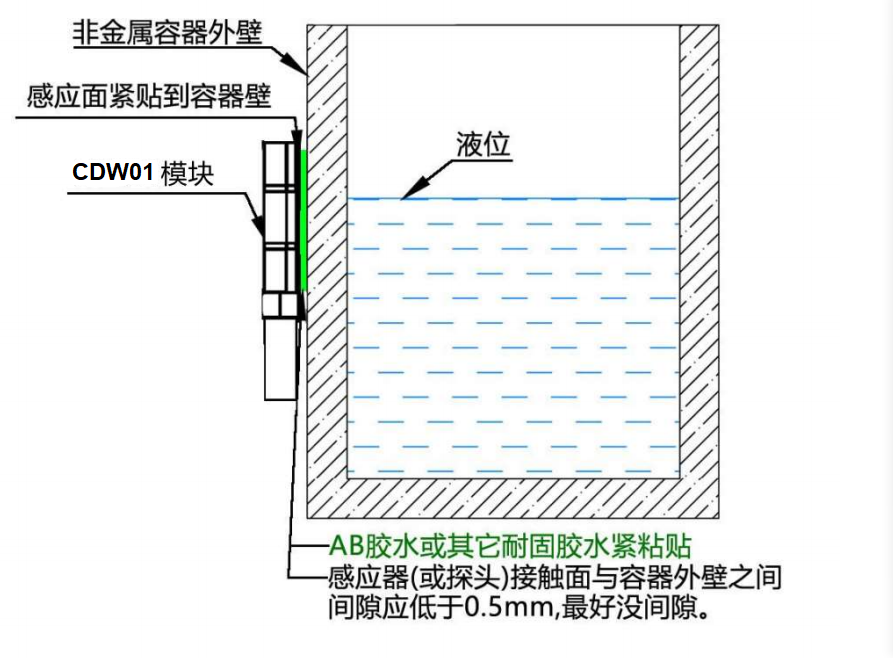

7.安装说明

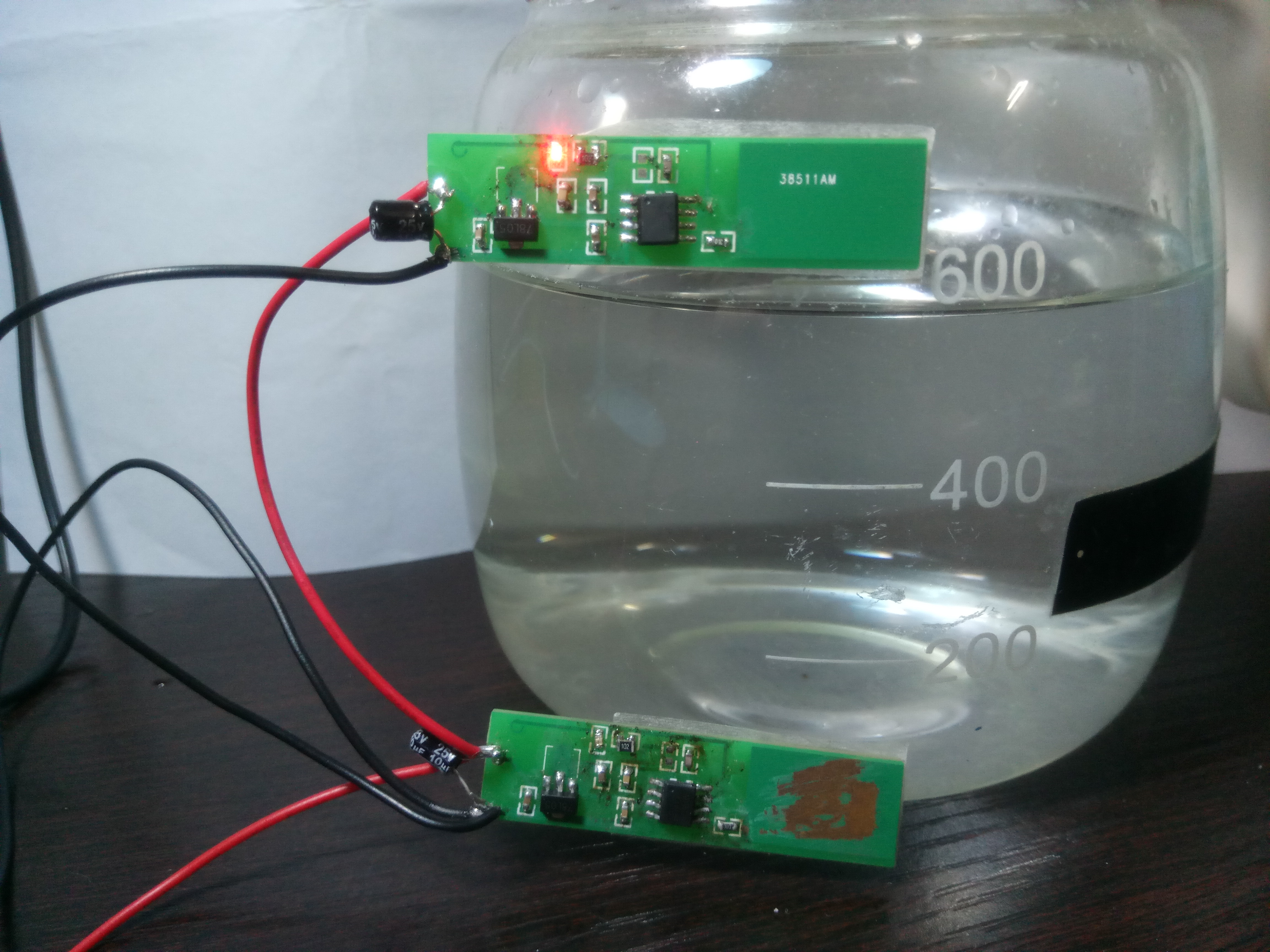

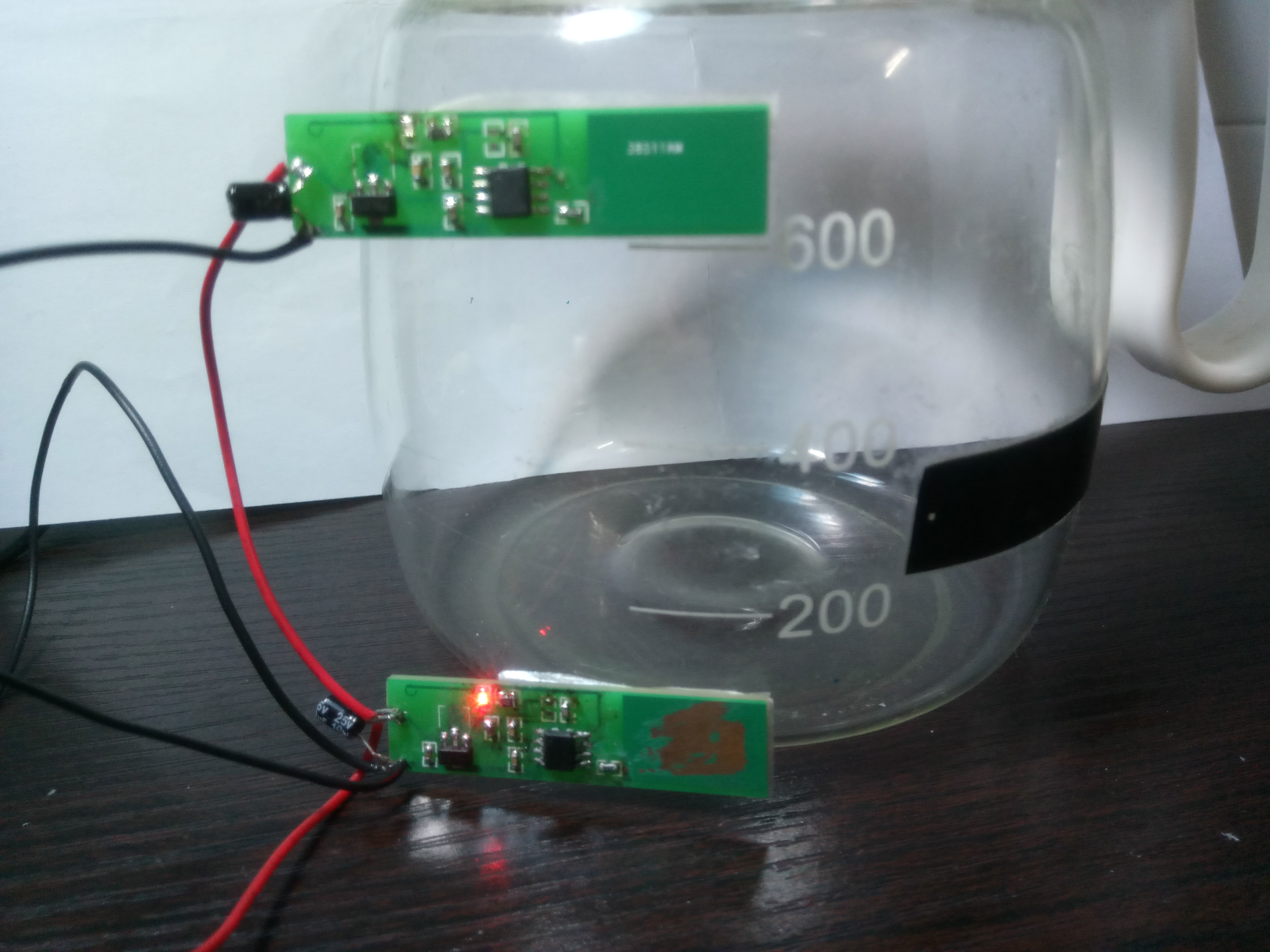

8.产品演示
